RPC 系列（十二）：gRPC 客户端负载均衡
gRPC
gRPC
发布日期:   2023-11-21
作者:   吴杭沉
文章字数:   2.4k
阅读时长:   10 分

本篇将基于 etcd 服务发现，介绍如何实现 gRPC 客户端负载均衡。

gRPC 负载均衡的三种方案

gRPC 官方文档提供了关于 gRPC 负载均衡的方案（Load Balancing in gRPC），此方案是为 gRPC 设计的，下面我们对此进行分析。

1. 集中式负载均衡（Proxy 方案）

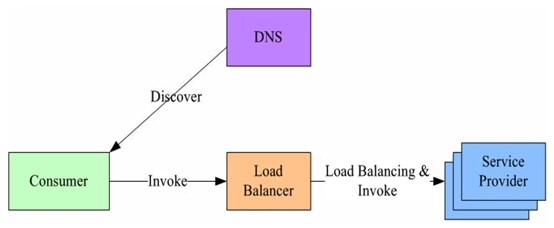

集中式负载均衡：Consumer 经 DNS 发现负载均衡器地址，请求由独立的 Load Balancer 转发到多个服务提供者

在服务消费者和服务提供者之间有一个独立的负载均衡（LB），通常是专门的硬件设备如 F5，或者基于软件如 LVS、HAproxy 等实现。LB 上有所有服务的地址映射表，通常由运维配置注册。当服务消费方调用某个目标服务时，它向 LB 发起请求，由 LB 以某种策略（比如轮询 Round-Robin）做负载均衡后将请求转发到目标服务。LB 一般具备健康检查能力，能自动摘除不健康的服务实例。

该方案主要问题：服务消费方、提供方之间增加了一级，有一定性能开销，请求量大时，效率较低。

可能有读者会认为集中式负载均衡存在这样的问题：一旦负载均衡服务挂掉，那整个系统将不能使用。解决方案：可以对负载均衡服务进行 DNS 负载均衡，通过对一个域名设置多个 IP 地址，每次 DNS 解析时轮询返回负载均衡服务地址，从而实现简单的 DNS 负载均衡。

2. 进程内负载均衡（客户端负载均衡方案）

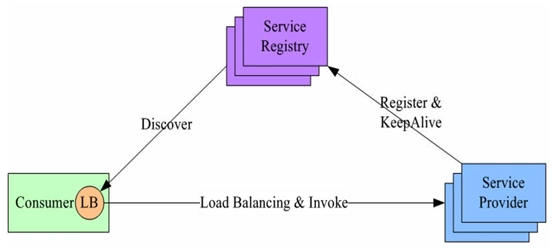

客户端负载均衡：服务提供者向服务注册中心注册并保活，消费者内置 LB 组件发现服务地址后直接调用服务提供者

针对第一个方案的不足，此方案将 LB 的功能集成到服务消费方进程里，也被称为软负载或者客户端负载方案。服务提供方启动时，首先将服务地址注册到服务注册表，同时定期报心跳到服务注册表以表明服务的存活状态，相当于健康检查。服务消费方要访问某个服务时，它通过内置的 LB 组件向服务注册表查询，同时缓存并定期刷新目标服务地址列表，然后以某种负载均衡策略选择一个目标服务地址，最后向目标服务发起请求。

LB 和服务发现能力被分散到每一个服务消费者的进程内部，同时服务消费方和服务提供方之间是直接调用，没有额外开销，性能比较好。

该方案主要问题：要用多种语言、多个版本的客户端编写和维护负载均衡策略，使客户端的代码大大复杂化。

3. 独立 LB 进程方案

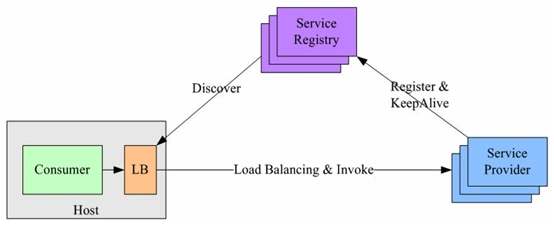

独立 LB 进程方案：Consumer 与独立 LB 进程同处一台主机，由 LB 进程负责服务发现与负载均衡后调用远端服务提供者

该方案是针对第二种方案的不足而提出的一种折中方案，原理和第二种方案基本类似。不同之处是将 LB 和服务发现功能从进程内移出来，变成主机上的一个独立进程。主机上的一个或者多个服务要访问目标服务时，它们都通过同一主机上的独立 LB 进程做服务发现和负载均衡。该方案也是一种分布式方案，没有单点问题；服务调用方和 LB 之间是进程内调用，性能好；同时该方案还简化了服务调用方，不需要为不同语言开发客户端库。

本篇将介绍第二种负载均衡方法——客户端负载均衡。

实现 gRPC 客户端负载均衡

gRPC 已提供了简单的负载均衡策略（如 Round Robin），我们只需实现它提供的 Builder 和 Resolver 接口，就能完成 gRPC 客户端负载均衡。

Builder 与 Resolver 接口

type Builder interface {
    Build(target Target, cc ClientConn, opts BuildOption) (Resolver, error)
    Scheme() string
}

Builder 接口：创建一个 resolver（本文称之服务发现），用于监视名称解析更新。

  • Build 方法：为给定目标创建一个新的 resolver，当调用 grpc.Dial() 时执行。
  • Scheme 方法：返回此 resolver 支持的方案。
type Resolver interface {
    ResolveNow(ResolveNowOption)
    Close()
}

Resolver 接口：监视指定目标的更新，包括地址更新和服务配置更新。

  • ResolveNow 方法：被 gRPC 调用，以尝试再次解析目标名称。只用于提示，可忽略该方法。
  • Close 方法：关闭 resolver。

根据以上两个接口，我们把服务发现的功能写在 Build 方法中，把获取到的负载均衡服务地址返回到客户端，并监视服务更新情况，以修改客户端连接。

服务发现：discovery.go

修改服务发现代码 discovery.go：

package etcdv3

import (
    "context"
    "log"
    "sync"
    "time"

    "github.com/coreos/etcd/mvcc/mvccpb"
    "go.etcd.io/etcd/clientv3"
    "google.golang.org/grpc/resolver"
)

const schema = "grpclb"

//ServiceDiscovery 服务发现
type ServiceDiscovery struct {
    cli        *clientv3.Client //etcd client
    cc         resolver.ClientConn
    serverList map[string]resolver.Address //服务列表
    lock       sync.Mutex
}

//NewServiceDiscovery  新建发现服务
func NewServiceDiscovery(endpoints []string) resolver.Builder {
    cli, err := clientv3.New(clientv3.Config{
        Endpoints:   endpoints,
        DialTimeout: 5 * time.Second,
    })
    if err != nil {
        log.Fatal(err)
    }

    return &ServiceDiscovery{
        cli: cli,
    }
}

//Build 为给定目标创建一个新的`resolver`，当调用`grpc.Dial()`时执行
func (s *ServiceDiscovery) Build(target resolver.Target, cc resolver.ClientConn, opts resolver.BuildOption) (resolver.Resolver, error) {
    log.Println("Build")
    s.cc = cc
    s.serverList = make(map[string]resolver.Address)
    prefix := "/" + target.Scheme + "/" + target.Endpoint + "/"
    //根据前缀获取现有的key
    resp, err := s.cli.Get(context.Background(), prefix, clientv3.WithPrefix())
    if err != nil {
        return nil, err
    }

    for _, ev := range resp.Kvs {
        s.SetServiceList(string(ev.Key), string(ev.Value))
    }
    s.cc.NewAddress(s.getServices())
    //监视前缀，修改变更的server
    go s.watcher(prefix)
    return s, nil
}

// ResolveNow 监视目标更新
func (s *ServiceDiscovery) ResolveNow(rn resolver.ResolveNowOption) {
    log.Println("ResolveNow")
}

//Scheme return schema
func (s *ServiceDiscovery) Scheme() string {
    return schema
}

//Close 关闭
func (s *ServiceDiscovery) Close() {
    log.Println("Close")
    s.cli.Close()
}

//watcher 监听前缀
func (s *ServiceDiscovery) watcher(prefix string) {
    rch := s.cli.Watch(context.Background(), prefix, clientv3.WithPrefix())
    log.Printf("watching prefix:%s now...", prefix)
    for wresp := range rch {
        for _, ev := range wresp.Events {
            switch ev.Type {
            case mvccpb.PUT: //新增或修改
                s.SetServiceList(string(ev.Kv.Key), string(ev.Kv.Value))
            case mvccpb.DELETE: //删除
                s.DelServiceList(string(ev.Kv.Key))
            }
        }
    }
}

//SetServiceList 新增服务地址
func (s *ServiceDiscovery) SetServiceList(key, val string) {
    s.lock.Lock()
    defer s.lock.Unlock()
    s.serverList[key] = resolver.Address{Addr: val}
    s.cc.NewAddress(s.getServices())
    log.Println("put key :", key, "val:", val)
}

//DelServiceList 删除服务地址
func (s *ServiceDiscovery) DelServiceList(key string) {
    s.lock.Lock()
    defer s.lock.Unlock()
    delete(s.serverList, key)
    s.cc.NewAddress(s.getServices())
    log.Println("del key:", key)
}

//GetServices 获取服务地址
func (s *ServiceDiscovery) getServices() []resolver.Address {
    addrs := make([]resolver.Address, 0, len(s.serverList))

    for _, v := range s.serverList {
        addrs = append(addrs, v)
    }
    return addrs
}

服务注册：register.go

服务注册主要修改 key 的存储格式，register.go：

package etcdv3

import (
    "context"
    "log"
    "time"

    "go.etcd.io/etcd/clientv3"
)

//ServiceRegister 创建租约注册服务
type ServiceRegister struct {
    cli     *clientv3.Client //etcd client
    leaseID clientv3.LeaseID //租约ID
    //租约keepalive响应chan
    keepAliveChan <-chan *clientv3.LeaseKeepAliveResponse
    key           string //key
    val           string //value
}

//NewServiceRegister 新建注册服务
func NewServiceRegister(endpoints []string, serName, addr string, lease int64) (*ServiceRegister, error) {
    cli, err := clientv3.New(clientv3.Config{
        Endpoints:   endpoints,
        DialTimeout: 5 * time.Second,
    })
    if err != nil {
        log.Fatal(err)
    }

    ser := &ServiceRegister{
        cli: cli,
        key: "/" + schema + "/" + serName + "/" + addr,
        val: addr,
    }

    //申请租约设置时间keepalive
    if err := ser.putKeyWithLease(lease); err != nil {
        return nil, err
    }

    return ser, nil
}

//设置租约
func (s *ServiceRegister) putKeyWithLease(lease int64) error {
    //设置租约时间
    resp, err := s.cli.Grant(context.Background(), lease)
    if err != nil {
        return err
    }
    //注册服务并绑定租约
    _, err = s.cli.Put(context.Background(), s.key, s.val, clientv3.WithLease(resp.ID))
    if err != nil {
        return err
    }
    //设置续租 定期发送需求请求
    leaseRespChan, err := s.cli.KeepAlive(context.Background(), resp.ID)

    if err != nil {
        return err
    }
    s.leaseID = resp.ID
    s.keepAliveChan = leaseRespChan
    log.Printf("Put key:%s  val:%s  success!", s.key, s.val)
    return nil
}

//ListenLeaseRespChan 监听 续租情况
func (s *ServiceRegister) ListenLeaseRespChan() {
    for leaseKeepResp := range s.keepAliveChan {
        log.Println("续约成功", leaseKeepResp)
    }
    log.Println("关闭续租")
}

// Close 注销服务
func (s *ServiceRegister) Close() error {
    //撤销租约
    if _, err := s.cli.Revoke(context.Background(), s.leaseID); err != nil {
        return err
    }
    log.Println("撤销租约")
    return s.cli.Close()
}

客户端：注册 Resolver 并启用 round_robin

客户端修改 gRPC 连接服务的部分代码即可：

func main() {
    r := etcdv3.NewServiceDiscovery(EtcdEndpoints)
    resolver.Register(r)
    // 连接服务器
    conn, err := grpc.Dial(r.Scheme()+"://8.8.8.8/simple_grpc", grpc.WithBalancerName("round_robin"), grpc.WithInsecure())
    if err != nil {
        log.Fatalf("net.Connect err: %v", err)
    }
    defer conn.Close()

    // 建立gRPC连接
    grpcClient = pb.NewSimpleClient(conn)
}

gRPC 内置了简单的负载均衡策略 round_robin，根据负载均衡地址，以轮询的方式进行调用服务。

服务端：启动时把服务注册到 etcd

服务端启动时，把服务地址注册到 etcd 中即可：

func main() {
    // 监听本地端口
    listener, err := net.Listen(Network, Address)
    if err != nil {
        log.Fatalf("net.Listen err: %v", err)
    }
    log.Println(Address + " net.Listing...")
    // 新建gRPC服务器实例
    grpcServer := grpc.NewServer()
    // 在gRPC服务器注册我们的服务
    pb.RegisterSimpleServer(grpcServer, &SimpleService{})
    //把服务注册到etcd
    ser, err := etcdv3.NewServiceRegister(EtcdEndpoints, SerName, Address, 5)
    if err != nil {
        log.Fatalf("register service err: %v", err)
    }
    defer ser.Close()
    //通过服务器 Serve() 方法监听该端口，阻塞等待直到进程被杀死或者 Stop() 被调用
    err = grpcServer.Serve(listener)
    if err != nil {
        log.Fatalf("grpcServer.Serve err: %v", err)
    }
}

运行效果

我们先启动并注册三个服务：

第一个服务实例启动，监听 localhost:8000 并把 /grpclb/simple_grpc/localhost:8000 注册到 etcd 成功

第二个服务实例启动，监听 localhost:8001 并把 /grpclb/simple_grpc/localhost:8001 注册到 etcd 成功

第三个服务实例启动，监听 localhost:8002 并把 /grpclb/simple_grpc/localhost:8002 注册到 etcd 成功

然后客户端进行调用：

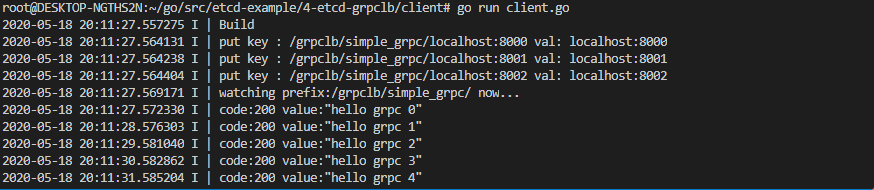

客户端启动后通过 resolver 发现三个服务地址并监听 etcd 前缀变化，依次发起请求并收到 hello grpc 0 至 4 的响应

看服务端接收到的请求：

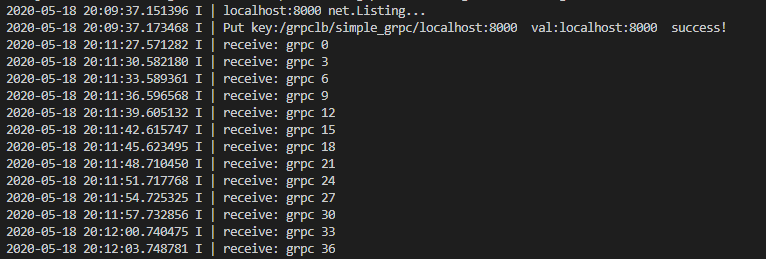

localhost:8000 服务端日志：按轮询节奏每 3 个请求接收一个（grpc 0、3、6……36）

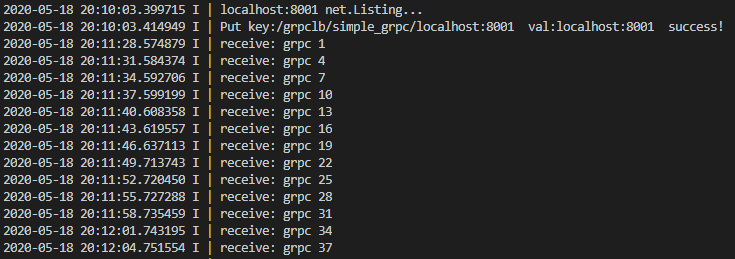

localhost:8001 服务端日志：轮询接收 grpc 1、4、7……37 号请求

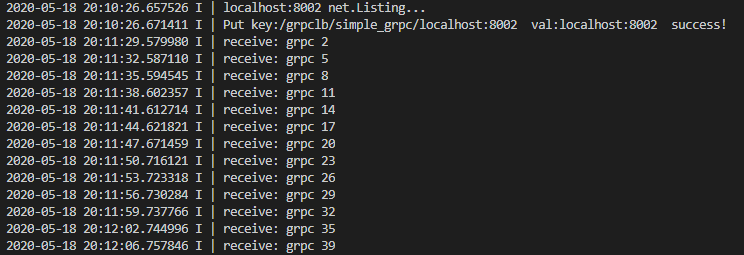

localhost:8002 服务端日志：轮询接收 grpc 2、5、8……39 号请求

关闭 localhost:8000 服务，剩余 localhost:8001 和 localhost:8002 服务接收请求：

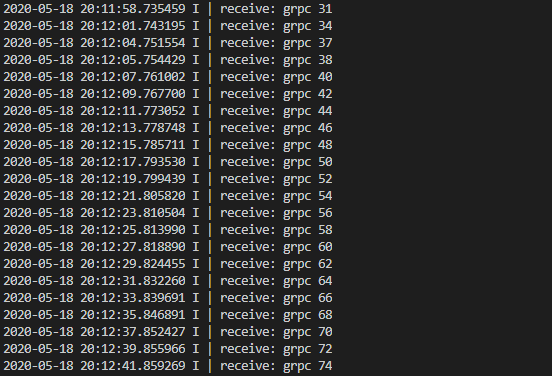

关闭 :8000 后，localhost:8001 继续与 :8002 轮流接收请求（grpc 38、40……74）

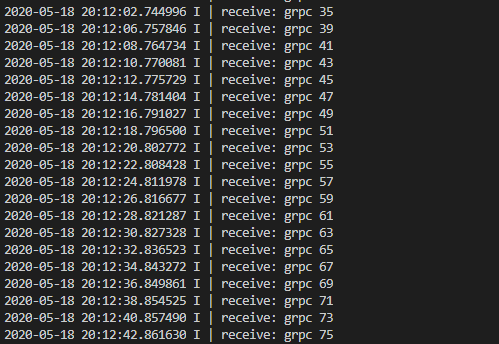

关闭 :8000 后，localhost:8002 轮流接收请求（grpc 39、41……75）

重新打开 localhost:8000 服务：

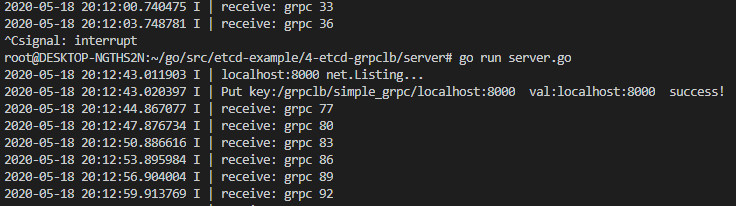

localhost:8000 被 Ctrl+C 中断后重新启动，重新注册到 etcd 并恢复接收请求（grpc 77、80……92）

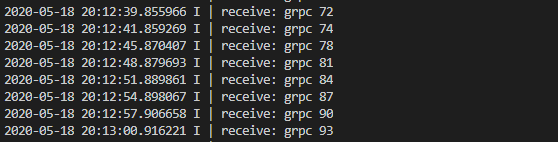

localhost:8001 在 :8000 恢复后按新的轮询顺序继续接收请求（grpc 78、81……93）

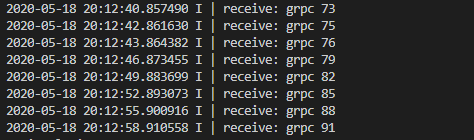

localhost:8002 在 :8000 恢复后继续接收请求（grpc 76、79……91）

可以看到，gRPC 客户端负载均衡运行良好。

总结

本文介绍了 gRPC 客户端负载均衡的实现，它简单实现了 gRPC 负载均衡的功能。但在对接其他语言时候比较麻烦，需要每种语言都实现一套服务发现和负载策略。

目前官方只提供了取第一个地址 pick_first 和轮询 round_robin 两种负载均衡策略。
