高通 QNN 全景拆解（二）：从模型量化到多模型并发的完整部署实战

这是「高通 QNN 端侧 AI 部署全解析」系列的第二篇。上一篇我们搞懂了 QNN 的软件栈分层。今天来实战 — 从一个 HuggingFace 上的模型出发，一路走到 NPU 上跑起来的完整链路。

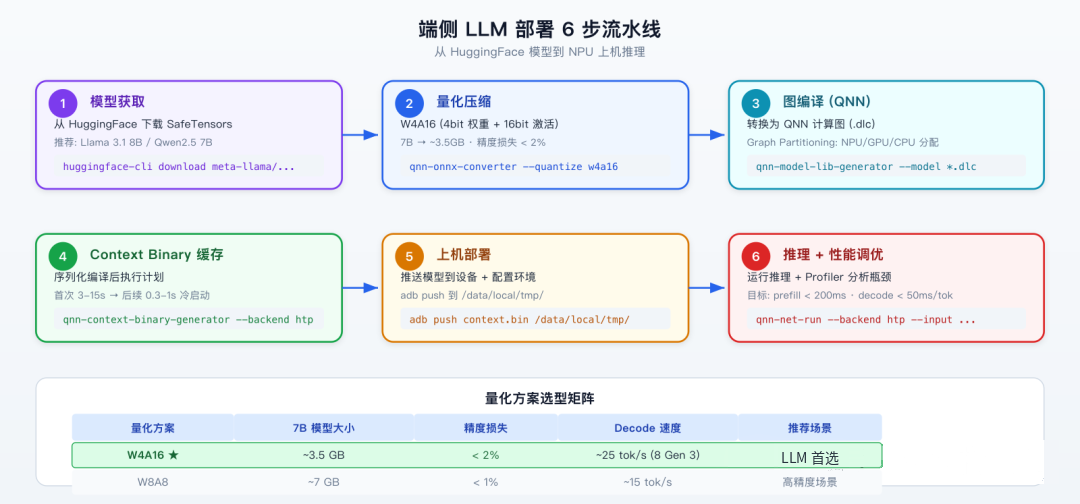

先看全流程：

Step 1：模型获取

从 HuggingFace 下载预训练模型。推荐 SafeTensors 格式（比 PyTorch .bin 更安全，支持 mmap 加载）：

# 安装 HuggingFace CLI
pip install huggingface-cli

# 下载 Llama 3.1 8B (约 16GB FP16)
huggingface-cli download meta-llama/Llama-3.1-8B-Instruct \
  --local-dir ./llama3-8b \
  --include "*.safetensors" "config.json" "tokenizer*"

# 或者用国内加速的 Qwen2.5 7B
huggingface-cli download Qwen/Qwen2.5-7B-Instruct \
  --local-dir ./qwen25-7b

模型选型建议：

模型	参数量	FP16 大小	INT4 大小	推荐场景
Llama 3.1 8B	8B	~16GB	~3.5GB	通用对话、代码
Qwen2.5 7B	7B	~14GB	~3.2GB	中文场景首选
MiniCPM 3B	3B	~6GB	~1.5GB	低内存设备
Phi-3.5 Mini	3.8B	~7.6GB	~1.8GB	推理能力强

端侧部署目前主流就是 3B-8B 这个区间。3B 以下能力不够用，8B 以上内存扛不住。

Step 2：量化压缩

FP16 模型太大，8B 模型 16GB，手机内存塞不下。量化是必经之路。

# 使用 QNN 转换器进行 W4A16 量化
qnn-onnx-converter \
  --input_network ./llama3-8b/model.onnx \
  --output_path ./llama3-8b-w4a16.dlc \
  --quantization_overrides quantize_config.json \
  --act_bw 16 \
  --weight_bw 4 \
  --bias_bw 32 \
  --float_fallback

--float_fallback 很关键 — 它让不适合量化的算子（比如 LayerNorm、Softmax）保持 FP16/FP32 精度，避免精度崩塌。

量化方案选型矩阵：

方案	权重精度	激活精度	7B 模型大小	精度损失	Decode 速度	推荐场景
W4A16 ★	4-bit	16-bit	~3.5GB	< 2%	~25 tok/s	LLM 首选
W8A8	8-bit	8-bit	~7GB	< 1%	~15 tok/s	高精度需求
W8A16	8-bit	16-bit	~7GB	< 0.5%	~18 tok/s	精度敏感
W4A8	4-bit	8-bit	~3.5GB	3-5%	~28 tok/s	极致速度
W16A16 (FP16)	16-bit	16-bit	~14GB	0%	~8 tok/s	基线对比

W4A16 是目前最佳平衡点 — 权重 4-bit 压缩 4 倍省内存，激活保持 16-bit 维持精度。大部分 LLM 在 W4A16 下的 PPL（困惑度）增加不到 0.5，人类几乎感知不到差异。

反直觉：W4A8 虽然速度更快，但在中文场景精度下降明显（5%+）。 因为中文 embedding 的分布比英文更稀疏，8-bit 激活容易截断长尾信息。做中文 LLM 别用 W4A8。

Step 3：图编译

量化完的 .dlc 还不能直接跑，需要让 QNN 做图编译：

# 生成模型库 (.so)
qnn-model-lib-generator \
  --model ./llama3-8b-w4a16.dlc \
  --backend libQnnHtp.so \
  --lib_targets aarch64-android \
  --output_dir ./model_libs/

# 输出: llama3_8b_w4a16.so (包含编译后的计算图)

这一步 QNN 会做：

• 算子融合：MatMul + BiasAdd + Activation 融合成一个 kernel
• Graph Partitioning：自动把不支持的算子 fallback 到 GPU/CPU
• 内存规划：计算每层的 buffer 大小，做 buffer 复用减少内存占用
• 指令生成：把算子翻译成 HTP 硬件指令

Step 4：Context Binary 缓存

这步是冷启动优化的关键：

# 生成 Context Binary
qnn-context-binary-generator \
  --model ./model_libs/llama3_8b_w4a16.so \
  --backend libQnnHtp.so \
  --output_dir ./cache/ \
  --binary_file llama3_ctx.bin \
  --config_file htp_config.json

HTP 配置文件 htp_config.json：

{
  "graphs": {
    "vtcm_mb": 8,
    "soc_model": "SM8650",
    "performance_profile": "burst",
    "precision": "fp16",
    "enable_deep_learning_runtime": true
  }
}

参数	含义	建议值
vtcm_mb	VTCM (L2 SRAM) 分配	8（最大化 SRAM 利用）
soc_model	目标 SoC	SM8650 (8 Gen 3) / SM8750 (8 Elite)
performance_profile	性能模式	burst（最快）/ sustained_high（持续）
precision	计算精度	fp16（推荐）/ int8

Step 5：上机部署

把编译产物推到设备上：

# 推送模型和 QNN 运行库
adb push ./cache/llama3_ctx.bin /data/local/tmp/models/
adb push ./model_libs/*.so /data/local/tmp/qnn_libs/

# 推送 QNN SDK 运行库
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtp.so /data/local/tmp/qnn_libs/
adb push $QNN_SDK_ROOT/lib/aarch64-android/libQnnHtpV73Stub.so /data/local/tmp/qnn_libs/
adb push $QNN_SDK_ROOT/lib/hexagon-v73/unsigned/libQnnHtpV73Skel.so /data/local/tmp/qnn_libs/

# 配置环境
adb shell "export LD_LIBRARY_PATH=/data/local/tmp/qnn_libs:\$LD_LIBRARY_PATH"

Step 6：推理 + 性能调优

# 基础推理测试
adb shell "cd /data/local/tmp && \
  qnn-net-run \
    --backend libQnnHtp.so \
    --model models/llama3_ctx.bin \
    --input_list input_list.txt \
    --output_dir ./output/ \
    --perf_profile burst \
    --profiling_level detailed"

Profiler 输出会告诉你：

• 每层的执行时间（找到瓶颈层）
• NPU/GPU/CPU 的占比（确认 Partitioning 合理）
• 内存峰值使用量
• DDR 带宽利用率

性能基线（骁龙 8 Gen 3，Llama 3 8B W4A16）：

指标	数值
Prefill (128 tokens)	~180ms
Decode 速度	~25 tokens/s
首 Token 延迟	~200ms
内存占用	~4.2GB（含 KV Cache）
功耗	~3W（NPU 单独）

📊 DDR 带宽瓶颈分析

很多人以为端侧 AI 的瓶颈是算力（TOPS 不够）。坦率的讲，骁龙 8 Gen 3 的 45 TOPS 对于 7B 模型是够用的。真正的瓶颈是 DDR 带宽。

LLM decode 阶段，每生成一个 token 需要读取全部权重一遍：

7B INT4 权重: ~3.5GB
目标 25 tok/s: 3.5GB × 25 = 87.5 GB/s 理论需求

LPDDR5x 4266MHz 实际带宽: ~50 GB/s (理论 68.2, 实际利用率 ~75%)

87.5 / 50 = 1.75 → 带宽不够!

为什么实际能跑到 25 tok/s？因为 QNN 做了几个优化：

1. 权重分块加载 — 不是每个 token 都读全部权重，而是按 layer 分块，配合 DMA 预取流水线
2. KV Cache 压缩 — GQA (Grouped Query Attention) 减少 KV Cache 带宽需求
3. INT4 packing — 两个 4-bit 权重打包成一个字节，减少实际传输量

💡 这就是为什么骁龙 8 Elite 的 NPU 算力翻倍到 80 TOPS，但 decode 速度只快了 ~30% 而不是 100% — 因为瓶颈在带宽不在算力。LPDDR5x 没变，带宽天花板还在那。
