高通 QNN 全景拆解（一）：从框架到硬件的完整软件栈

这是「高通 QNN 端侧 AI 部署全解析」系列的第一篇。两篇的结构：

• 本篇：QNN 全景 — 软件栈分层 + 三大后端 + API 核心调用
• 第二篇：部署实战 — 6 步上机流程 + 量化选型 + DDR 带宽优化

如果你在做端侧 AI，不管是手机、车机、还是 IoT，高通的 QNN 都是绕不过去的一层。但大多数教程只教你怎么调 API，不告诉你这套系统到底是怎么设计的、为什么这么设计。这个系列就是来填这个坑的。

先澄清一个常见误解：QNN 不是推理框架

你可能用过 ONNX Runtime、TFLite、甚至 llama.cpp。这些都是上层推理框架，它们的职责是加载模型、调度算子、管理内存。QNN 不在这一层。

它的全称是 Qualcomm AI Engine Direct，干的事情是 — 把推理框架的算子请求翻译成高通硬件能执行的指令，然后发给 NPU/GPU/CPU 去跑。用一句话说：QNN 是连接 AI 框架和高通硬件 IP 的翻译层。

它的前身是 SNPE（Snapdragon Neural Processing Engine），从 2023 年开始 Qualcomm 把重心转到了 QNN。两者的区别：

特性	SNPE	QNN
定位	端到端推理 SDK	底层硬件抽象层
后端支持	CPU/GPU/DSP	CPU/GPU/HTP（含 DSP）
API 风格	高层封装	低层 C API，更灵活
模型格式	.dlc	.dlc + Context Binary
多后端路由	框架内部决定	Graph Partitioning 自动分配
当前状态	维护模式	主力发展

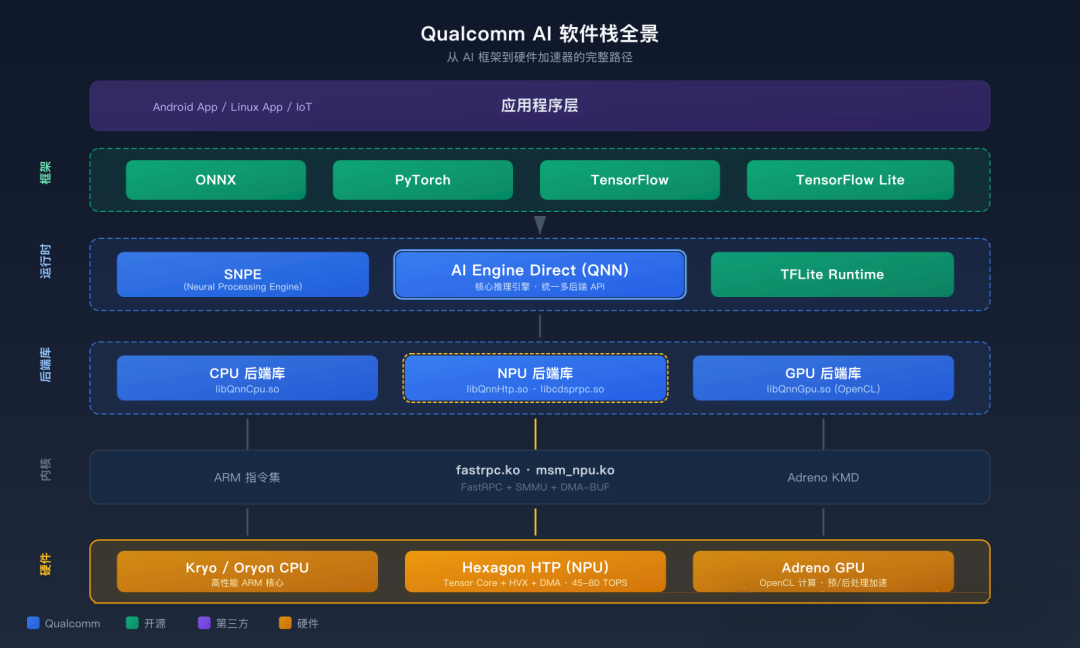

Qualcomm 官方文档（80-70014-15BY）里把 AI 软件栈画成了一张全景图，这张图非常重要，我基于它重绘了一个更清晰的版本：

从上到下 6 层，我逐层拆。

🏗️ 6 层软件栈逐层拆解

第 1 层：应用程序

你的 Android App、Linux 应用、或者 IoT 设备上的 AI 应用。这一层不直接调 QNN，而是通过下面的框架层接入。

第 2 层：AI 框架

开源框架层。ONNX、PyTorch、TensorFlow、TensorFlow Lite — 这些是模型的「来源」。你在 PyTorch 里训练一个模型，导出为 ONNX 格式，然后通过 QNN 的转换工具把它编译成 QNN 能执行的格式。整个链路：

PyTorch (.pt) → ONNX (.onnx) → QNN Converter → QNN Graph (.dlc)

TFLite 模型比较特殊 — 它不需要转换，可以直接通过 TFLite Delegate 跑在 QNN 上。Qualcomm 提供了三个 Delegate：

Delegate	加速硬件
AI Engine Direct Delegate (QNN)	CPU + GPU + HTP
XNNPACK Delegate	CPU
GPU Delegate	GPU

也就是说如果你已经有 TFLite 模型，不用做任何转换，直接加个 Delegate 就能用 NPU 加速。

第 3 层：运行时引擎

这一层有三个选择：

• SNPE — 老牌选手，API 简单，但功能固化。适合快速原型验证。
• QNN (AI Engine Direct) — 当前主力。提供统一的 C API，支持所有后端，支持 Graph Partitioning（自动把模型拆到不同硬件上跑）。如果你在做新项目，直接用 QNN。
• TFLite Runtime — 开源推理引擎，通过 Delegate 机制调用 QNN 后端。适合已有 TFLite 生态的团队。

三者的关系不是竞争，而是分层：

TFLite Runtime
  └── TFLite QNN Delegate
        └── QNN Runtime (AI Engine Direct)
              └── HTP/GPU/CPU 后端

SNPE
  └── 内部也调用 QNN 后端（新版本）

你看到了吧 — QNN 是最底层的那一个，其他两个都是基于它构建的。

第 4 层：后端库

QNN 的后端是以独立 .so 的形式存在的：

• libQnnHtp.so — NPU（Hexagon Tensor Processor）后端。这是性能最强的后端，专为矩阵运算优化，峰值 45-80 TOPS
• libQnnGpu.so — GPU 后端。基于 OpenCL，适合预处理/后处理或 NPU 不支持的算子
• libQnnCpu.so — CPU 后端。兜底用，所有算子都支持但性能最差

另外还有一个特殊的：

• libcdsprpc.so — FastRPC 客户端库。NPU 后端要通过它跟 Hexagon 处理器通信

这种「每个后端一个 .so」的设计很聪明 — 你只链接需要的后端，不会引入不必要的依赖。做嵌入式设备的时候，每一个 KB 都很宝贵。

第 5 层：内核驱动

• fastrpc.ko — FastRPC 内核模块，负责 ARM CPU 和 Hexagon DSP 之间的跨域通信
• msm_npu.ko — NPU 电源管理、时钟控制、SMMU 配置
• arm-smmu.ko — SMMU（System Memory Management Unit），做 IOVA → PA 的地址翻译，保证 NPU 能安全访问内存

第 6 层：硬件

三大硬件加速器：

• Kryo / Oryon CPU — 高通自研 ARM 核心。通用计算能力强，但 AI 推理效率不如专用硬件。
• Hexagon HTP (NPU) — 重头戏。包含 Tensor Core（脉动阵列）、HVX（向量引擎）、DMA Engine（数据搬运）、Scalar Core（控制逻辑）四个计算单元。骁龙 8 Gen 3 峰值 45 TOPS，8 Elite 到 80 TOPS。
• Adreno GPU — 高通自研 GPU。AI 工作负载可以通过 OpenCL 内核加速，也可以做预处理/后处理。

🔧 QNN API 核心调用流程

QNN 的 API 设计非常精简，核心就 6 步：

// Step 1: 获取 Provider (加载后端 .so)
QnnInterface_getProviders(&providers, &numProviders);

// Step 2: 创建 Backend
Qnn_BackendHandle_t backend;
QnnBackend_create(NULL, NULL, &backend);

// Step 3: 创建 Context
Qnn_ContextHandle_t ctx;
QnnContext_create(backend, device, NULL, &ctx);

// Step 4: 构建计算图
Qnn_GraphHandle_t graph;
QnnGraph_create(ctx, "my_model", NULL, &graph);
QnnGraph_addNode(graph, matmul_node);   // 添加算子
QnnGraph_addNode(graph, softmax_node);
QnnGraph_finalize(graph, NULL, NULL);   // 编译图

// Step 5: 执行推理
QnnGraph_execute(graph, inputs, numInputs,
                 outputs, numOutputs, NULL, NULL);

// Step 6: 释放资源
QnnGraph_free(graph);
QnnContext_free(ctx);
QnnBackend_free(backend);

这 6 步看着简单，但每一步背后都有大量工作：

• getProviders — 动态加载后端 .so，查询它支持哪些能力
• Context_create — 初始化硬件资源，建立 HTP Session（这步在 NPU 后端会触发 FastRPC 连接）
• Graph_create + addNode + finalize — 构建计算图并编译。finalize 是最耗时的一步，它会做算子融合、内存规划、指令生成。7B 模型在 8 Gen 3 上 finalize 大约要 3-15 秒
• Graph_execute — 真正的推理执行。每次调用执行一次前向传播

💡 关键优化点：finalize 太慢怎么办？

QNN 提供了 Context Binary 机制 — 把编译后的执行计划序列化到磁盘，下次直接加载，冷启动从 3-15s 降到 0.3-1s。下一篇《部署实战》会详细讲。

🎯 三大后端的选型逻辑

什么时候用 HTP、什么时候用 GPU、什么时候用 CPU？

• 优先 HTP (NPU) — MatMul、Conv2D、Attention、LayerNorm 这些规则算子，HTP 的能效比是 GPU 的 5-10 倍。LLM 推理几乎 100% 应该走 HTP。
• GPU 做预处理 — 图像缩放、色彩空间转换、特征提取的前几层。GPU 的并行度高，适合这类非矩阵运算。
• CPU 兜底 — HTP 和 GPU 都不支持的算子，比如某些自定义算子、动态 shape 操作。CPU 什么都能跑，就是慢。

QNN Runtime 会自动做这个决策。它的 Graph Partitioning 机制会分析计算图，把支持 HTP 的算子路由到 NPU，不支持的 fallback 到 GPU 或 CPU。

这个设计跟 Android 显示合成器 SurfaceFlinger 的 HWC 策略完全同构：

QNN Graph Partitioning	SurfaceFlinger HWC
优先 HTP 执行	优先 DPU 硬件合成
不支持的算子 fallback GPU	不支持的层 fallback GPU 合成
实在不行走 CPU	实在不行走 CPU 软件合成

都是「硬件优先，逐级 fallback」的思路。

📊 跟其他方案的对比

维度	QNN (AI Engine Direct)	TFLite	ONNX Runtime	llama.cpp
NPU 支持	✅ 原生	✅ 通过 QNN Delegate	⚠️ 有限	❌ 纯 CPU/GPU
多后端路由	✅ 自动 Graph Partitioning	⚠️ 手动选 Delegate	⚠️ 手动选 EP	❌
量化工具链	✅ 完整 (INT4/8/16)	✅ INT8 为主	⚠️ 依赖第三方	✅ GGUF 格式
LLM 支持	✅ Genie Runtime	⚠️ 有限	⚠️ 有限	✅ 生态丰富
冷启动优化	✅ Context Binary	❌	❌	❌
高通平台适配	✅ 最优	✅ 良好	⚠️ 一般	⚠️ 无 NPU

结论：如果你的目标平台是高通 SoC，QNN 是 NPU 利用率最高的方案。llama.cpp 生态好但没法用 NPU，纯 CPU 跑 7B 模型性能差 10 倍以上。

具体数字感受一下 — 同样跑 Llama 3 8B INT4，在骁龙 8 Gen 3 上：

• QNN HTP 后端：25 tokens/s（decode），功耗 3W
• llama.cpp CPU：2-3 tokens/s，功耗 5W，还烫手
• llama.cpp GPU (Adreno OpenCL)：8-10 tokens/s，功耗 4W

NPU 的能效比碾压 CPU/GPU。这不是「快一点」的差距，而是「能用 vs 不能用」的差距。用户能接受 25 tok/s 的流畅对话，但 2-3 tok/s 的逐字蹦出来？？？产品直接劝退。

🎯 架构师视角：设计哲学

QNN 的核心设计哲学是「分层抽象 + 多后端路由」。这跟 Android 的 HAL 层设计一脉相承 — 上层不需要知道底层是 NPU 还是 GPU，通过统一 API 调用，Runtime 自动做最优决策。

这种设计的直接好处：模型开发者写一次代码，自动适配不同 SoC 代际。骁龙 8 Gen 3 和 8 Elite 的 HTP 硬件完全不同，但 QNN API 调用方式一模一样。OEM 升级芯片，应用不用改一行代码 — 只要 Qualcomm 更新后端 .so 就行。

同样的模式在 GPU 世界已经被验证：OpenGL ES / Vulkan 对上层统一，Adreno driver 对下层适配硬件差异。QNN 把这套范式搬到了 NPU 领域。

跨域连接：

QNN 概念	已有领域	同构关键点
Backend .so 插件化	Linux 内核模块 (insmod)	运行时动态加载，不改框架
Graph Partitioning	HWC 硬件合成策略	硬件优先，逐级 fallback
Context Binary	dex2oat AOT 编译	首次慢 + 缓存 = 后续快
QNN Provider 接口	Android HAL Interface	分层抽象，解耦上下层

两个反直觉的认知

• 反直觉：QNN 不是框架级的东西，它比框架更底层。 你永远不应该直接在应用层调 QNN API — 应该通过 ONNX Runtime QNN EP 或 TFLite Delegate 间接使用。直接调 QNN 只有在你做端侧推理引擎开发的时候才需要。
• 反直觉：很多人以为 GPU 跑 AI 比 CPU 快就够了，不需要 NPU。 事实是 GPU 做推理的能效比只有 NPU 的 1/5 到 1/8。同样跑一个 7B 模型，GPU 功耗 6-8W，NPU 只要 2-3W。手机电池 5000mAh，NPU 能跑 2 小时，GPU 30 分钟就把电耗光了。端侧 AI 不是性能问题，是能效问题。

以上，既然看到这里了，你应该对高通 AI 软件栈的全景有了清晰画面 — 6 层架构，QNN 在中间做翻译，三大后端各司其职。下一篇我们进入实战，把一个 HuggingFace 模型一路部署到 NPU 上跑起来。
